台车振动器方案说明书
发布时间:2022-03-07   查看次数:659

烟台市芝罘电器厂  赵工15954512139

背景技术:

用混凝土拌合物浇筑混凝土构件时,需要排除其中气泡,进行捣固,使混凝土密实结合,消除混凝土的蜂窝麻面等现象,以提高其强度,保证混凝土构件的质量。台车振动器就是机械化捣实混凝土的机具,对卸入浇筑仓内的混凝土拌和物进行振动捣实。

近年来,随着基础设施建设力度的加大,涵洞、隧道的混凝土衬砌施工引起人们的广泛关注。隧道衬砌台车上混凝土衬砌施工时,为保障隧道的寿命和安全使用需要合适的振动器进行振实。

而目前的电动振动器却经常出现烧机,漏电,发烫高耗电等情况,给工程的稳定生产,安全,能耗带来不利影响。

气动台车振动器代替电动振动器,具有较高的寿命;相同力度具有较小的安装体积;具有较高的能量转化效率,大大节能。可以无级不间歇调整频率,结合了较好的振幅和振动频率,为优质混凝土的产品创造了基本的条件。可以在良好排气的前提下,减少振动混凝土中大的集料从而减少离析的现象。气动振动器由于重量轻,振捣效果好,在世界上应用很普遍,在中国仅仅广泛应用于隧道管片预制混凝土的振捣。台车依然很少,可国外早已十分普遍。


国内外成功应用案例(引用国外专业报道)

瑞士爱登堡4040米隧道,使用的是百利模板公司的衬砌台车,2008-2009年开始做衬砌 使用气动振动器。直接安装在台车的护板上的振动板上,而后把震动力传到混凝土上,通过钻探取样,发现振动深度可达到大大超过电动振动(和混凝土的塌落度和台车的设计有关)振动加速度可以迅速超越模板振动频率。可以避免对台车的动力损坏。气动振动器通过安装在侧壁上的气阀机构来控制,即使在瑞士的冬天由于特殊保护也不会冻坏振动器,振动器挂在台车的振动板上,只在正在下料的点上振动,因此使台车不会受到不需要的振动能量,每次同时振动6个振动器。隧道是开挖覆盖型隧道。有各自两个1350米分支。

一, 选型方法

我厂根据多年的台车振动器应用经验,总结了如下型号及选型方案。

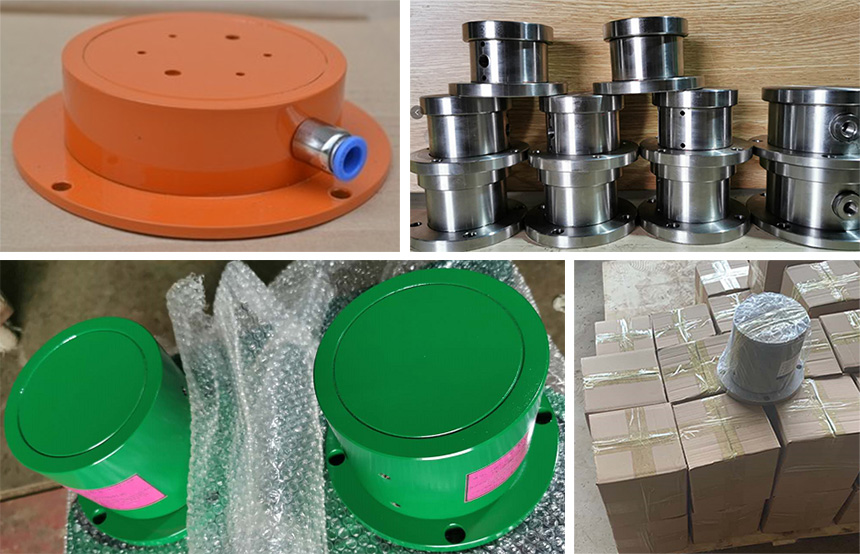

(一)常用型号:

特点:

1、使用方便,只需用一根通气管,频率与力量可通过流量与压力调节。

2、该产品为气动振动器中振动力最大的型号。

3、振动器原理的振动力方向为轴向往复振动。

4、底盘为法兰式安装。

5、可按需定制尺寸,安装方式,振动力度等。

二、 技术性能参数:

型 号

振动力(N)

频率
(Hz)

耗气量
(L/min)

噪音
(dB)

使用温
(℃)

重 量
(kg)

等效真振动电机

0.3Mpa

0.4 Mpa

0.6 Mpa

CMZ3-1200

923

1230

1900

10-30

310

75

-8~70

4

1.5KW

CMZ3-2000

1382

2987

3880

10-22

350

75

-8~70

8.3

2.2KW

CMZ3-2800

2578

3700

5000

10-18

420

75

-8~70

18

3KW

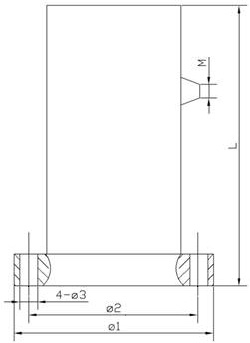

外形参数


型 号

L

Φ1

Φ2

Φ3

进气口M

适应
壁厚

CMZ3-1200

140

108

94

10

G1/4"

5-10mm

CMZ3-2000

150

154

136

12

G1/4"

8-18mm

CMZ3-2800

170

207

186

14

G3/8"

14-22mm

(二)选型原则:

1、根据钢板仓的金属板的厚度:壁薄的选用振动力小或规格小的振动器,壁厚的选用振动力大的或规格大的。

2、根据物料的特性(含水率、堆密度、粒径等)选用:流动差的物料选用力量大的,流动性好的选用力量小的。

3、根据使用环境:环境差的应进行防护设计改造。

二,安装方法

1、固定架使用槽钢或法兰。焊接槽钢时要跳焊,防止振裂料仓。

2、薄壁要焊接一块加固板。

3、加固板或槽钢和振动器的接触面要平整,防止螺丝把紧使振器缸筒变形。

4、安装振动器时,要加配高弹性的垫圈,以防松动。

5、对钢架结构梁进行振动时效时,钢架梁要加橡胶垫,便于产生共振,使焊接残余应力进行松弛,不要安在节点上。

三、使用方法

(一)空气处理

压缩空气含有水份和杂质会造成管路及配件、振动器锈蚀停振,需要过滤器过滤。

(二)润滑

系统安装的振动器需油雾器润滑,润滑油采用缝纫机油即可。

(三)压力调节

压力调节需要调压阀调整压力,其中振动器不超过0.6MPa。

(四)气管的配置

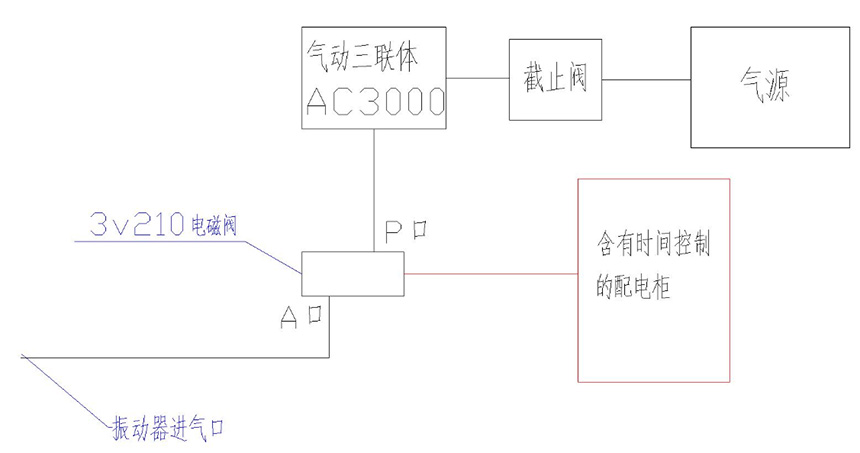

气管选用PU管,两台以上振动器同步运转时,主管通径要大,支管要小,其关系是主面积=2支面积,支管长度尽量要求相等。

(五)使用前试运转及设定:

1. 请确认法兰的打击面必须为实心平面. 法兰上的振动器己用螺栓固定,,

2. 配管前请配备空气过滤器,若有垃圾或者灰尘等混入,可能会导致运转不良。

3. 请确认空气压力为0.3~0.7mpa.

4. 空气调节阀到振动器的距离越远,振动器部分的压力就越低,请将压力设置略微地高一些。

5. 设定好打击间隔后, 请用防松螺帽锁定控制旋钮. 防止控制旋钮松动.

(六)检查

以下项目请每2个月内至少检查一次. 以尽量减少在使用中出现问题:

1,固定的螺拴. 螺帽是否松脱.

2,焊接部位是否龟裂.

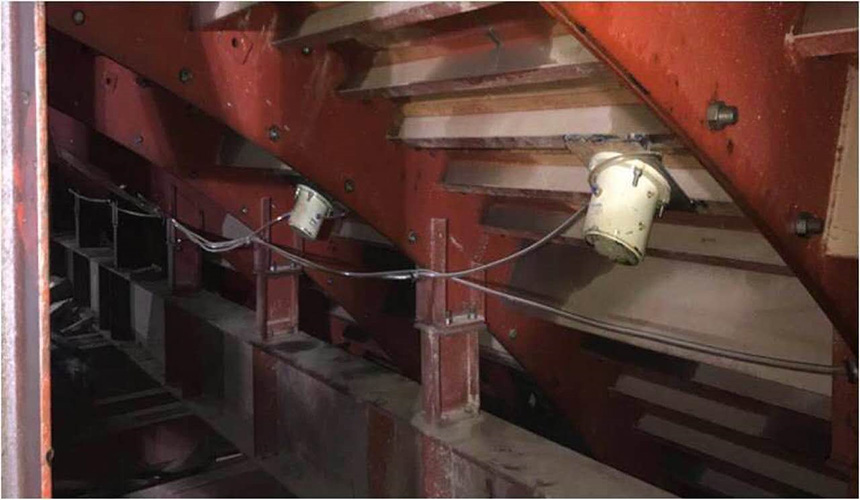

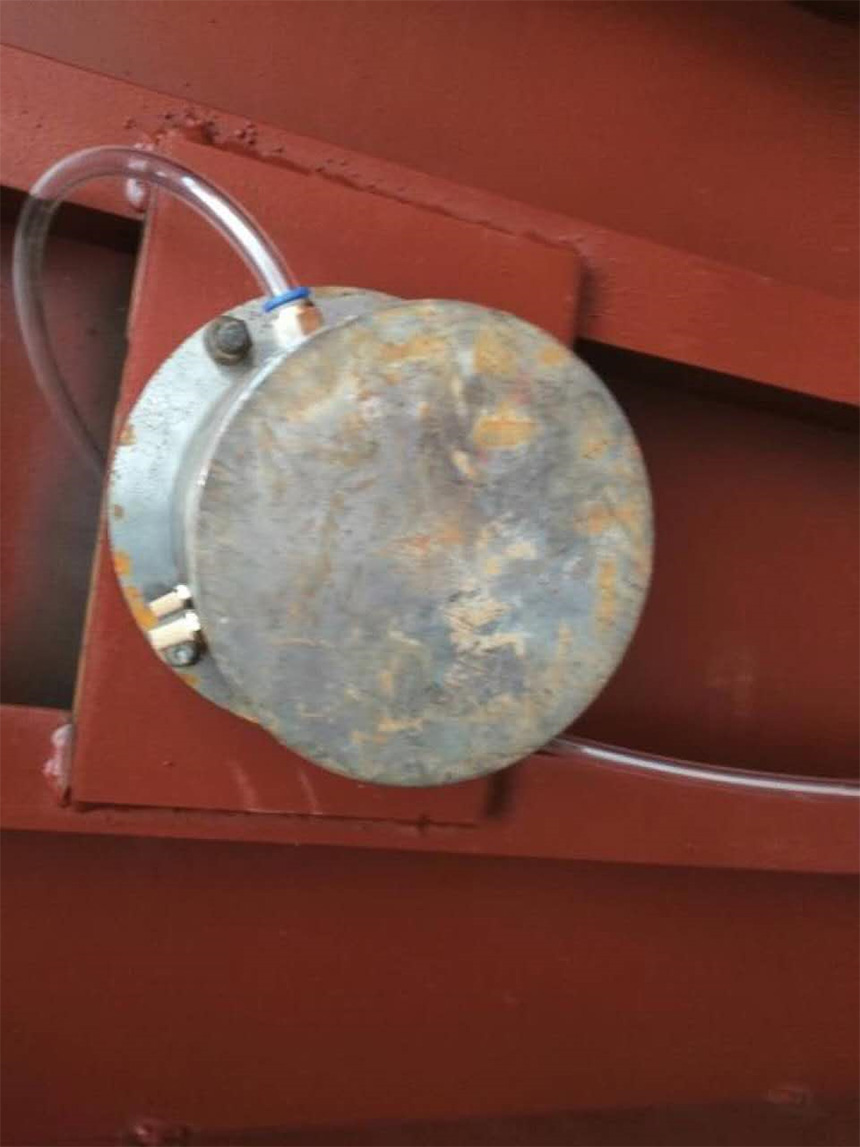

四、应用案例
